Đề chính thức Công nghệ – Công nghiệp 2025 (Bộ GD&ĐT) – mã đề 0602

Đáp án đúng: A.

Nhìn theo hướng chiếu từ trên xuống, ta thấy mặt trên của khối thấp và mặt trên của khối cao, nên đường bao là một hình chữ nhật được chia thành hai phần. Rãnh trên khối cao mở lên phía trên nên hai cạnh của rãnh nhìn thấy được, vẽ bằng nét liền, và rãnh đi suốt chiều ngang của khối cao.

Hình 1 đúng như vậy. Hình 2 vẽ rãnh chỉ khoét một phần khối cao (rãnh không đi suốt). Hình 3 vẽ rãnh khoét vào đường bao, trong khi rãnh có đáy nên đường bao vẫn là hình chữ nhật kín. Hình 4 vẽ cạnh rãnh bằng nét đứt (cạnh khuất), sai vì nhìn từ trên xuống thấy rõ rãnh. Chọn A.

Đáp án đúng: C.

Mỗi khổ giấy nhỏ hơn một bậc có diện tích bằng một nửa khổ trước: A2 chia đôi được 2 tờ A3, mỗi tờ A3 chia đôi được 2 tờ A4. Vậy A2 chia được $2 \cdot 2 = 4$ tờ A4. Chọn C.

Đáp án đúng: B.

Kéo dây, đấu nối đưa điện từ lưới hạ áp đến các hộ gia đình là công việc thi công, lắp đặt đường dây, thuộc nhóm nghề lắp đặt điện. Thiết kế điện lập bản vẽ, phương án; vận hành điện theo dõi, điều khiển hệ thống đang hoạt động; sản xuất thiết bị điện chế tạo các thiết bị. Chọn B.

Đáp án đúng: B.

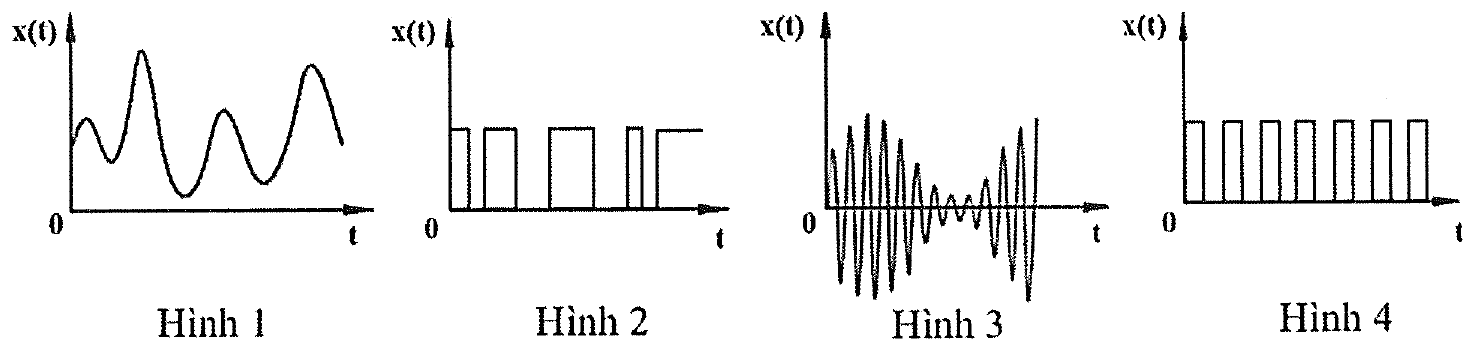

Tín hiệu tương tự biến thiên liên tục theo thời gian, nhận vô số giá trị: Hình 1 và Hình 3 là các đường cong liên tục. Hình 2 và Hình 4 là các xung vuông chỉ nhận hai mức giá trị, là tín hiệu số. Chọn B.

Đáp án đúng: C.

Hệ thống cơ khí động lực gồm nguồn động lực (động cơ), hệ thống truyền lực và máy công tác. Bánh xe nhận năng lượng từ hệ thống truyền lực và trực tiếp thực hiện nhiệm vụ làm xe chuyển động, nên là máy công tác. Chọn C.

Đáp án đúng: D.

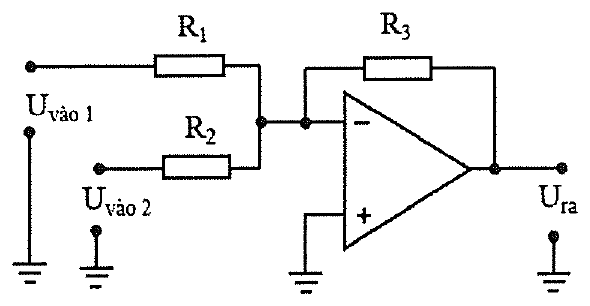

Hai tín hiệu vào cùng đưa qua điện trở vào đầu đảo (−), có điện trở hồi tiếp $R_3$ từ đầu ra về đầu đảo, đầu không đảo (+) nối đất. Đó là mạch cộng đảo: $U_{\text{ra}} = -R_3\left(\dfrac{U_{\text{vào 1}}}{R_1} + \dfrac{U_{\text{vào 2}}}{R_2}\right)$. Mạch so sánh không có điện trở hồi tiếp. Chọn D.

Đáp án đúng: A.

Mặt cắt chỉ biểu diễn phần vật thể nằm trên mặt phẳng cắt (phần gạch chéo), không vẽ phần vật thể phía sau mặt phẳng cắt. Hình 4 vẽ cả đường bao tròn phía sau nên là hình cắt; Hình 1, Hình 2 là hình chiếu. Hình 3 chỉ có phần gạch chéo nằm trên mặt phẳng cắt, đó là mặt cắt A-A. Chọn A.

Đáp án đúng: D.

Ở kì nạp, pít tông đi xuống (từ điểm chết trên đến điểm chết dưới) để hút khí vào xi lanh; ở kì cháy – giãn nở, khí cháy đẩy pít tông đi xuống. Ở kì nén và kì thải, pít tông đi lên từ điểm chết dưới đến điểm chết trên. Chọn D.

Đáp án đúng: B.

Nếu dây điện bên trong bị hở chạm vào vỏ kim loại, dây tiếp đất nối với vỏ dẫn dòng điện rò xuống đất, người chạm vào vỏ không bị điện giật. Phần nhựa không dẫn điện nên không cần nối đất; hệ thống chống sét dùng để dẫn sét, không dùng làm dây tiếp đất cho thiết bị. Chọn B.

Đáp án đúng: B.

Cổng thứ nhất là cổng NOT: $M = \overline{X_1} = \overline{0} = 1$. Cổng thứ hai là cổng NAND: $Y = \overline{M \cdot X_2} = \overline{1 \cdot 1} = 0$. Chọn B.

Đáp án đúng: C.

Hệ thống phanh dùng để giảm tốc độ, dừng xe và giữ xe đứng yên khi đỗ. Hệ thống treo giảm rung động, hệ thống lái thay đổi hướng chuyển động, hệ thống điện cung cấp điện cho các thiết bị. Chọn C.

Đáp án đúng: A.

Hệ thống truyền lực của ô tô gồm li hợp, hộp số, truyền lực các đăng, truyền lực chính, bộ vi sai và bán trục. Bộ vi sai cho phép hai bánh xe chủ động quay với tốc độ khác nhau khi xe vào đường vòng. Chọn A.

Đáp án đúng: C.

Hệ thống làm mát lấy bớt nhiệt từ các chi tiết nóng của động cơ, giữ nhiệt độ của chúng không vượt quá giới hạn cho phép. Hệ thống bôi trơn chủ yếu giảm ma sát, hệ thống nhiên liệu cung cấp nhiên liệu, hệ thống khởi động làm trục khuỷu quay khi bắt đầu chạy máy. Chọn C.

Đáp án đúng: D.

Cổng NOR là cổng OR có thêm vòng tròn phủ định ở lối ra: thân cong hình mũi tên, đầu vào lõm, có vòng tròn nhỏ ở lối ra, đó là Hình 4. Hình 1 là cổng AND, Hình 2 là cổng NAND, Hình 3 là cổng NOT. Chọn D.

Đáp án đúng: D.

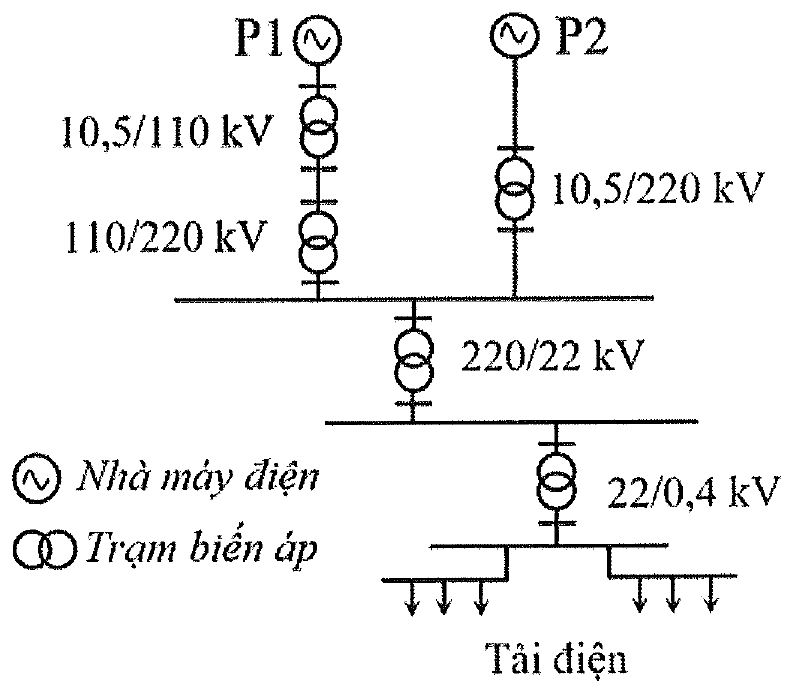

Trạm hạ áp biến đổi điện áp cao thành điện áp thấp hơn (điện áp ra nhỏ hơn điện áp vào): 220/22 kV và 22/0,4 kV. Ba trạm 10,5/110 kV, 110/220 kV và 10,5/220 kV nâng điện áp từ nhà máy lên để truyền tải, là trạm tăng áp. Chọn D.

Đáp án đúng: D.

Aptomat vừa đóng cắt mạch điện bằng tay vừa tự động cắt mạch khi quá tải, ngắn mạch. Công tắc chỉ đóng cắt bằng tay, công tơ điện đo điện năng, phích cắm lấy điện từ ổ cắm. Chọn D.

Đáp án đúng: D.

Tải nối hình tam giác nên điện áp pha bằng điện áp dây: $U_\text{p} = U_\text{d} = 380\ \text{V}$. Dòng điện pha: $I_\text{p} = \dfrac{U_\text{p}}{R} = \dfrac{380}{50} = 7{,}6\ \text{A}$. Chọn D.

Đáp án đúng: A.

Cấp chính xác của công tơ cho biết sai số tương đối (tính theo phần trăm) của kết quả đo điện năng: cấp 1 là sai số 1%, không phải một lượng cố định tính bằng kWh và không liên quan đến dòng quá tải. Chọn A.

Đáp án đúng: A.

Bộ xử lí trung tâm (CPU) thực hiện các lệnh của chương trình đã lập: tính toán và điều khiển. Bộ nhớ lưu chương trình và dữ liệu, đầu vào và đầu ra trao đổi tín hiệu với bên ngoài. Chọn A.

Đáp án đúng: C.

Transistor có ba cực: B (gốc), C (góp), E (phát), cực E có mũi tên; đó là kí hiệu (2). Kí hiệu (1) là diode, (3) là diode phát quang (LED), (4) là quang điện trở. Chọn C.

Đáp án đúng: A.

Điện dung của tụ điện đo bằng Farad (F). Volt là đơn vị điện áp, Hertz là đơn vị tần số, Henry là đơn vị điện cảm của cuộn cảm. Chọn A.

Đáp án đúng: A.

Dòng điện định mức: $I = \dfrac{P}{U\cos\varphi} = \dfrac{2600}{220 \cdot 0{,}8} \approx 14{,}8\ \text{A}$. Tiết diện tối thiểu: $S = \dfrac{I}{J} = \dfrac{14{,}8}{6} \approx 2{,}46\ \text{mm}^2$. Trong các phương án, chỉ dây 2,5 mm² có tiết diện không nhỏ hơn giá trị này. Chọn A.

Đáp án đúng: B.

$560\ \Omega = 56 \cdot 10^1\ \Omega$: vòng 1 là lục (5), vòng 2 là lam (6), vòng 3 (hệ số nhân $10^1$) là nâu, vòng 4 (sai số 5%) là nhũ vàng. Vòng đỏ là hệ số $10^2$ (cho 5,6 kΩ), cam là 3, nhũ bạc là sai số 10%. Chọn B.

Đáp án đúng: B.

Lưới điện truyền tải dùng các cấp điện áp cao như 220 kV, 500 kV để truyền tải điện năng đi xa. Các cấp 35 kV, 22 kV, 6 kV thuộc lưới điện phân phối. Chọn B.

Đáp án đúng: a) Đúng, b) Sai, c) Đúng, d) Sai.

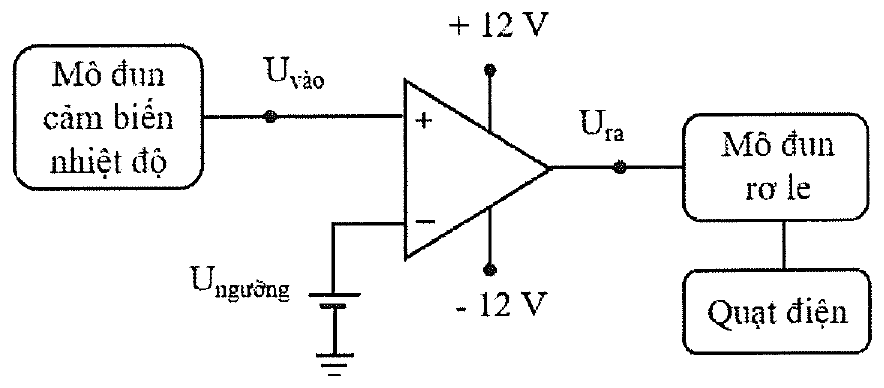

a) Đúng. Tín hiệu $U_{\text{vào}}$ đưa vào đầu không đảo (+), điện áp ngưỡng đưa vào đầu đảo (−), không có hồi tiếp: đó là mạch so sánh không đảo.

b) Sai. Mạch so sánh cho $U_{\text{ra}}$ bão hòa dương (gần +12 V) khi $U_{\text{vào}} > U_{\text{ngưỡng}}$ và bão hòa âm (gần −12 V) khi $U_{\text{vào}} < U_{\text{ngưỡng}}$, không bằng 0.

c) Đúng. Khi $U_{\text{vào}} > U_{\text{ngưỡng}}$ thì $U_{\text{ra}}$ dương, rơ le cấp nguồn cho quạt quay.

d) Sai. $U_{\text{vào}}$ tỉ lệ thuận với nhiệt độ; ở nhiệt độ thấp hơn $30\ ^\circ\text{C}$ thì $U_{\text{vào}} < 1\ \text{V}$. Muốn quạt quay sớm hơn phải giảm điện áp ngưỡng xuống dưới 1 V, không phải tăng lên.

Đáp án đúng: a) Đúng, b) Đúng, c) Đúng, d) Sai.

a) Đúng. Nguồn gồm hai dây A (dây pha) và O (dây trung tính), kí hiệu ~220 V: nguồn xoay chiều một pha 220 V.

b) Đúng. Công tắc CT mắc nối tiếp với đèn Đ nên đóng cắt điện cho đèn.

c) Đúng. Dòng điện qua bình nóng lạnh: $I = \dfrac{P}{U\cos\varphi} = \dfrac{2500}{220} \approx 11{,}4\ \text{A}$. Dòng định mức của aptomat cần không nhỏ hơn $1{,}2 \cdot 11{,}4 \approx 13{,}6\ \text{A}$, nên chọn loại 16 A.

d) Sai. Tiết diện dây cần: $S = \dfrac{I}{J} = \dfrac{11{,}4}{6} \approx 1{,}9\ \text{mm}^2 > 1{,}5\ \text{mm}^2$, nên phải chọn dây $2{,}5\ \text{mm}^2$.

Đáp án đúng: a) Sai, b) Đúng, c) Đúng, d) Sai.

a) Sai. Ba phần tử Z của Tải 1 có một đầu nối chung tại một điểm, ba đầu còn lại nối với ba dây pha: Tải 1 nối hình sao.

b) Đúng. Tải 2 nối hình tam giác nên $U_\text{p} = U_\text{d} = 380\ \text{V}$.

c) Đúng. $I_\text{p} = \dfrac{U_\text{p}}{R} = \dfrac{380}{16} = 23{,}75\ \text{A}$.

d) Sai. Tải 1 đang hoạt động bình thường khi nối hình sao, nên điện áp định mức mỗi pha của nó là $U_\text{p} = \dfrac{380}{\sqrt{3}} \approx 220\ \text{V}$. Nếu nối hình tam giác như Tải 2, mỗi pha chịu 380 V, lớn hơn điện áp định mức, động cơ không hoạt động bình thường (có thể bị cháy).

Đáp án đúng: a) Đúng, b) Đúng, c) Sai, d) Đúng.

a) Đúng. Theo sơ đồ, tín hiệu từ hai cảm biến $X_1$, $X_2$ là hai lối vào của cổng logic.

b) Đúng. Đèn chỉ sáng khi cả hai điều kiện cùng xảy ra ($X_1 = 1$ và $X_2 = 1$), đúng với cổng AND: $Y = X_1 \cdot X_2$.

c) Sai. Cổng NOR cho $Y = 1$ chỉ khi $X_1 = 0$ và $X_2 = 0$, tức trời sáng và không có người. Khi trời sáng và có người ($X_1 = 0,\ X_2 = 1$) thì $Y = 0$, đèn không sáng.

d) Đúng. Cổng OR cho $Y = 1$ khi ít nhất một lối vào bằng 1.
