Câu 4.

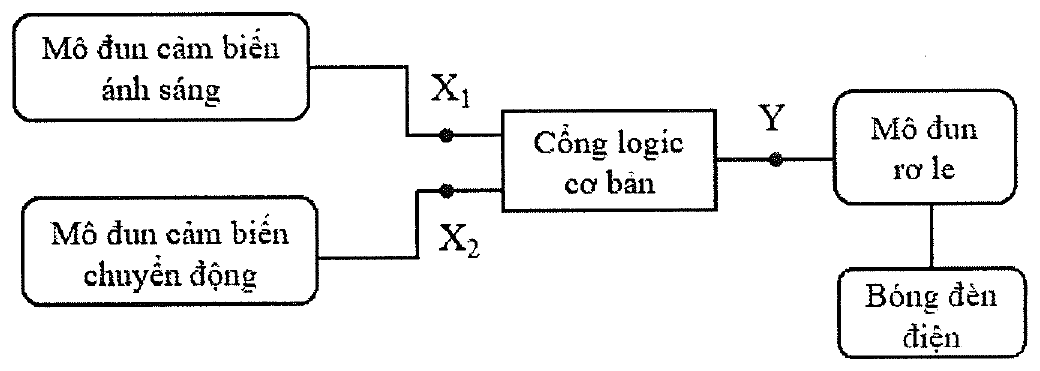

Hình bên là ý tưởng thiết kế mạch điện chiếu sáng tự động sử dụng cổng logic cơ bản của một nhóm học sinh theo yêu cầu: “Khi trời tối và mạch phát hiện có người thì bóng đèn điện sáng”. Lối ra mô đun cảm biến ánh sáng ở mức 1 ( $X_1 = 1$ ) khi trời tối; lối ra mô đun cảm biến chuyển động ở mức 1 ( $X_2 = 1$ ) khi cảm biến phát hiện có người; mô đun rơ le chỉ hoạt động cấp nguồn cho bóng đèn điện sáng khi lối ra của cổng logic cơ bản $Y = 1$ . Nhóm học sinh thảo luận và có một số ý kiến như sau.

sơ đồ khối: mô đun cảm biến ánh sáng cho tín hiệu X1 và mô đun cảm biến chuyển động cho tín hiệu X2 đưa vào khối cổng logic cơ bản; lối ra Y đưa vào mô đun rơ le, rơ le nối bóng đèn điện

a)
(Đáp án: Đúng)
Hai lối vào của cổng logic cơ bản trong mạch là $X_1$ và $X_2$ .
b)
(Đáp án: Đúng)
Cổng logic cơ bản đáp ứng yêu cầu của mạch trên là cổng AND.
c)
(Đáp án: Sai)
Nếu cổng logic cơ bản trên là cổng NOR thì bóng đèn điện sáng khi trời sáng và có người đến gần.
d)
(Đáp án: Đúng)
Nếu cổng logic cơ bản trên là cổng OR thì bóng đèn điện sáng khi ít nhất một trong hai cảm biến có lối ra ở mức 1.

Lời giải

Đáp án đúng: a) Đúng, b) Đúng, c) Sai, d) Đúng.

a) Đúng. Theo sơ đồ, tín hiệu từ hai cảm biến $X_1$ , $X_2$ là hai lối vào của cổng logic.

b) Đúng. Đèn chỉ sáng khi cả hai điều kiện cùng xảy ra ( $X_1 = 1$ và $X_2 = 1$ ), đúng với cổng AND: $Y = X_1 \cdot X_2$ .

c) Sai. Cổng NOR cho $Y = 1$ chỉ khi $X_1 = 0$ và $X_2 = 0$ , tức trời sáng và không có người. Khi trời sáng và có người ( $X_1 = 0,\ X_2 = 1$ ) thì $Y = 0$ , đèn không sáng.

d) Đúng. Cổng OR cho $Y = 1$ khi ít nhất một lối vào bằng 1.

Câu 4 Phần II · Đề chính thức Công nghệ – Công nghiệp 2025 (Bộ GD&ĐT) – mã đề 0602
