Câu 10.

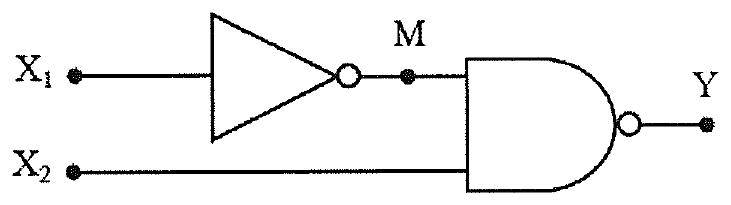

Một mạch logic tổ hợp có sơ đồ như hình dưới đây.

sơ đồ mạch logic: lối vào X1 qua một cổng logic một lối vào cho lối ra M; M và lối vào X2 đưa vào một cổng logic hai lối vào cho lối ra Ysơ đồ mạch logic: lối vào X1 qua một cổng logic một lối vào cho lối ra M; M và lối vào X2 đưa vào một cổng logic hai lối vào cho lối ra Y

Với trạng thái hai lối vào X1=0X_1 = 0 và X2=1X_2 = 1, trạng thái lối ra M và Y của hai cổng logic tương ứng là

  • A.

    M = 0 và Y = 1.

  • B.
    (Đáp án đúng)

    M = 1 và Y = 0.

  • C.

    M = 0 và Y = 0.

  • D.

    M = 1 và Y = 1.

Lời giải

Đáp án đúng: B.

Cổng thứ nhất là cổng NOT: M=X1‾=0‾=1M = \overline{X_1} = \overline{0} = 1. Cổng thứ hai là cổng NAND: Y=M⋅X2‾=1⋅1‾=0Y = \overline{M \cdot X_2} = \overline{1 \cdot 1} = 0. Chọn B.
