Câu 14.

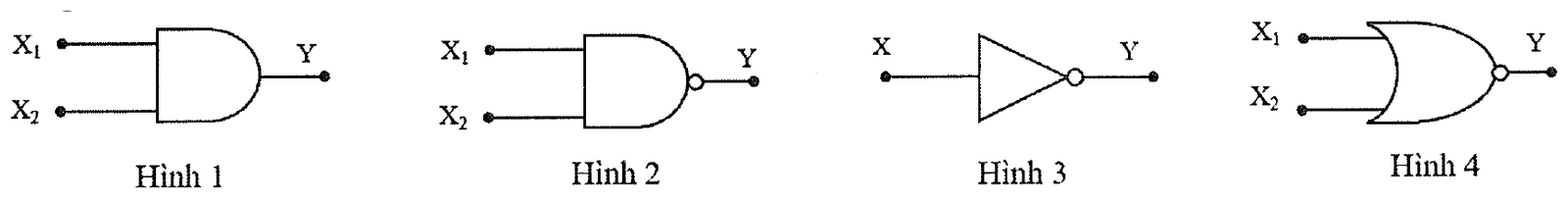

Trong các hình dưới đây, hình nào biểu diễn kí hiệu của cổng NOR?

bốn kí hiệu cổng logic đánh số Hình 1 đến Hình 4: Hình 1, Hình 2 và Hình 4 có hai lối vào X1, X2 và lối ra Y; Hình 3 có một lối vào X và lối ra Ybốn kí hiệu cổng logic đánh số Hình 1 đến Hình 4: Hình 1, Hình 2 và Hình 4 có hai lối vào X1, X2 và lối ra Y; Hình 3 có một lối vào X và lối ra Y
  • A.

    Hình 1.

  • B.

    Hình 2.

  • C.

    Hình 3.

  • D.
    (Đáp án đúng)

    Hình 4.

Lời giải

Đáp án đúng: D.

Cổng NOR là cổng OR có thêm vòng tròn phủ định ở lối ra: thân cong hình mũi tên, đầu vào lõm, có vòng tròn nhỏ ở lối ra, đó là Hình 4. Hình 1 là cổng AND, Hình 2 là cổng NAND, Hình 3 là cổng NOT. Chọn D.
