Câu 2.

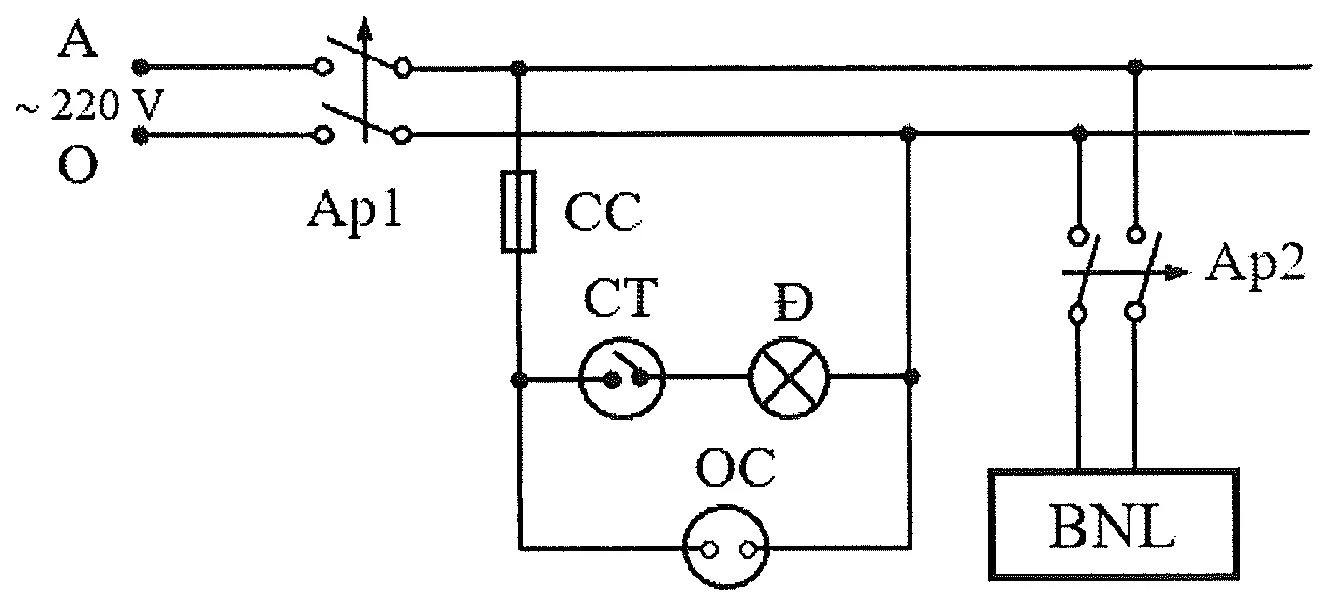

Khi thực hiện nhiệm vụ thiết kế mạch điện phòng tắm, một nhóm học sinh đưa ra ý tưởng như hình bên. Mạch điện gồm có: hai aptomat Ap1, Ap2; một bình nóng lạnh BNL; một cầu chì CC; một công tắc CT; một đèn điện Đ; một ổ cắm điện OC. Trong đó, bình nóng lạnh BNL có thông số định mức 2500 W – 220 V, hệ số công suất $\cos\varphi = 1$ . Một số học sinh trong nhóm đưa ra các ý kiến trao đổi sau.

sơ đồ mạch điện: nguồn ~220 V (dây A và O) qua aptomat Ap1; một nhánh qua aptomat Ap2 cấp cho bình nóng lạnh BNL; một nhánh qua cầu chì CC cấp cho công tắc CT nối tiếp đèn Đ và ổ cắm OC mắc song song

a)
(Đáp án: Đúng)
Mạch sử dụng nguồn điện xoay chiều một pha có điện áp 220 V.
b)
(Đáp án: Đúng)
Công tắc CT dùng để đóng cắt điện cho đèn điện Đ.
c)
(Đáp án: Đúng)
Với hai loại aptomat có dòng điện định mức là 10 A và 16 A, hệ số an toàn là 1,2 thì aptomat phù hợp để chọn làm Ap2 là 16 A.
d)
(Đáp án: Sai)
Với hai loại dây dẫn bằng đồng (mật độ dòng điện $J = 6\ \text{A/mm}^2$ ) có tiết diện lần lượt là $1{,}5\ \text{mm}^2$ và $2{,}5\ \text{mm}^2$ thì dây dẫn có tiết diện phù hợp cho mạch điện nhánh bình nóng lạnh BNL là $1{,}5\ \text{mm}^2$ .

Lời giải

Đáp án đúng: a) Đúng, b) Đúng, c) Đúng, d) Sai.

a) Đúng. Nguồn gồm hai dây A (dây pha) và O (dây trung tính), kí hiệu ~220 V: nguồn xoay chiều một pha 220 V.

b) Đúng. Công tắc CT mắc nối tiếp với đèn Đ nên đóng cắt điện cho đèn.

c) Đúng. Dòng điện qua bình nóng lạnh: $I = \dfrac{P}{U\cos\varphi} = \dfrac{2500}{220} \approx 11{,}4\ \text{A}$ . Dòng định mức của aptomat cần không nhỏ hơn $1{,}2 \cdot 11{,}4 \approx 13{,}6\ \text{A}$ , nên chọn loại 16 A.

d) Sai. Tiết diện dây cần: $S = \dfrac{I}{J} = \dfrac{11{,}4}{6} \approx 1{,}9\ \text{mm}^2 > 1{,}5\ \text{mm}^2$ , nên phải chọn dây $2{,}5\ \text{mm}^2$ .
