Câu 3.

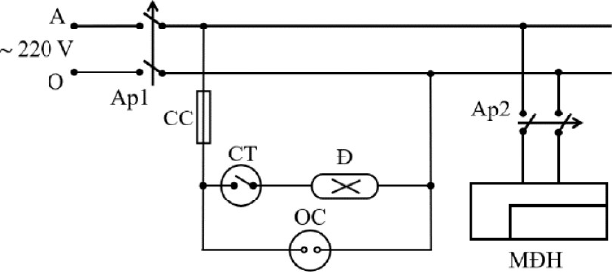

Hình bên là sơ đồ mạch điện phòng khách của một gia đình. Mạch gồm: hai aptomat Ap1 và Ap2; một cầu chì CC; một công tắc CT; một điều hòa nhiệt độ MĐH có thông số kĩ thuật 1500 W – 220 V, cosφ = 0,8; một đèn huỳnh quang Đ có thông số kĩ thuật 36 W – 220 V; một ổ cắm điện OC cấp nguồn cho ti vi (120 W – 220 V); dây dẫn bằng đồng có mật độ dòng điện cho phép J = 5 A/mm².

nguồn ~220 V qua aptomat Ap1; nhánh 1 qua cầu chì CC cấp cho công tắc CT điều khiển đèn Đ và ổ cắm OC; nhánh 2 qua aptomat Ap2 cấp cho điều hòa MĐH

Dưới đây là một số nhận định về mạch điện.

a)
Đây là sơ đồ lắp đặt của mạch điện.
Sai
b)
Aptomat Ap1 được dùng để đóng cắt và bảo vệ cho toàn mạch điện.
Đúng
c)
Khi máy điều hòa MĐH, đèn Đ và ti vi hoạt động đồng thời, tổng công suất tiêu thụ của mạch là 1860 W.
Sai
d)
Chọn dây dẫn cho mạch nhánh điều hòa nhiệt độ MĐH có tiết diện phù hợp là 2,0 mm².
Đúng

Lời giải

a) Sai: hình biểu diễn mối liên hệ điện giữa các phần tử bằng kí hiệu, không thể hiện vị trí lắp đặt thực tế, nên đây là sơ đồ nguyên lí.

b) Đúng: Ap1 đặt ngay sau nguồn, đóng cắt và bảo vệ toàn mạch.

c) Sai: tổng công suất = 1 500 + 36 + 120 = 1 656 W, không phải 1 860 W.

d) Đúng: $I = \dfrac{P}{U\cos\varphi} = \dfrac{1500}{220 \times 0{,}8} \approx 8{,}5$ A; tiết diện $S = \dfrac{I}{J} = \dfrac{8{,}5}{5} \approx 1{,}7$ mm², nên chọn dây 2,0 mm² là phù hợp.

Câu 3 Phần II · Đề chính thức Công nghệ – Công nghiệp 2026 (Bộ GD&ĐT) – mã đề 0601
