Câu 4.

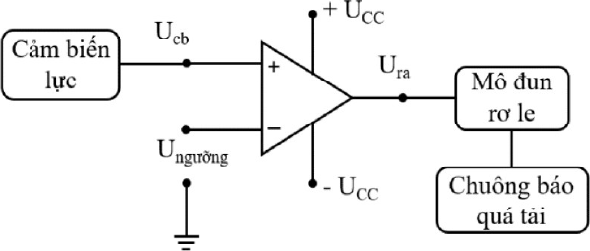

Hình bên là ý tưởng thiết kế mạch sử dụng khuếch đại thuật toán để báo quá tải khi xe có tải trọng vượt ngưỡng cho phép. Cảm biến lực đo tải trọng, chuyển đổi thành điện áp U_cb tỉ lệ thuận với tải trọng của xe. Điện áp ngưỡng U_ngưỡng được thiết lập bằng U_cb khi tải trọng xe bằng 1,5 tấn. Khi điện áp ra của khuếch đại thuật toán U_ra dương, mô đun rơ le sẽ kích hoạt chuông báo quá tải.

cảm biến lực cho U_cb vào đầu không đảo (+), U_ngưỡng vào đầu đảo (−) của khuếch đại thuật toán nguồn ±U_CC; U_ra điều khiển mô đun rơ le và chuông báo quá tải

Dưới đây là một số nhận định về ý tưởng thiết kế này.

a)
Đây là mạch so sánh đảo.
Sai
b)
Nếu U_cb < U_ngưỡng thì điện áp ra U_ra ≈ - U_CC.
Đúng
c)
Nếu tải trọng xe bằng 2,5 tấn thì chuông báo quá tải sẽ kêu.
Đúng
d)
Để mạch chỉ báo quá tải đối với những xe có tải trọng từ 3 tấn trở lên, cần điều chỉnh U_ngưỡng giảm so với mức đã thiết lập.
Sai

Lời giải

a) Sai: tín hiệu cần so sánh U_cb đưa vào đầu không đảo (+), điện áp ngưỡng đưa vào đầu đảo (–), nên đây là mạch so sánh không đảo.

b) Đúng: khi U_cb < U_ngưỡng, điện áp đầu (+) nhỏ hơn đầu (–), nên $U_{ra} \approx -U_{CC}$ .

c) Đúng: tải trọng 2,5 tấn > 1,5 tấn nên U_cb > U_ngưỡng, $U_{ra} \approx +U_{CC}$ (dương), rơ le kích hoạt chuông kêu.

d) Sai: muốn chỉ báo khi tải từ 3 tấn trở lên phải tăng U_ngưỡng lên bằng U_cb ứng với 3 tấn, không phải giảm.

Câu 4 Phần II · Đề chính thức Công nghệ – Công nghiệp 2026 (Bộ GD&ĐT) – mã đề 0601
