Hệ thống điện trong gia đình

a) Sai: hình biểu diễn mối liên hệ điện giữa các phần tử bằng kí hiệu, không thể hiện vị trí lắp đặt thực tế, nên đây là sơ đồ nguyên lí.

b) Đúng: Ap1 đặt ngay sau nguồn, đóng cắt và bảo vệ toàn mạch.

c) Sai: tổng công suất = 1 500 + 36 + 120 = 1 656 W, không phải 1 860 W.

d) Đúng: $I = \dfrac{P}{U\cos\varphi} = \dfrac{1500}{220 \times 0{,}8} \approx 8{,}5$ A; tiết diện $S = \dfrac{I}{J} = \dfrac{8{,}5}{5} \approx 1{,}7$ mm², nên chọn dây 2,0 mm² là phù hợp.

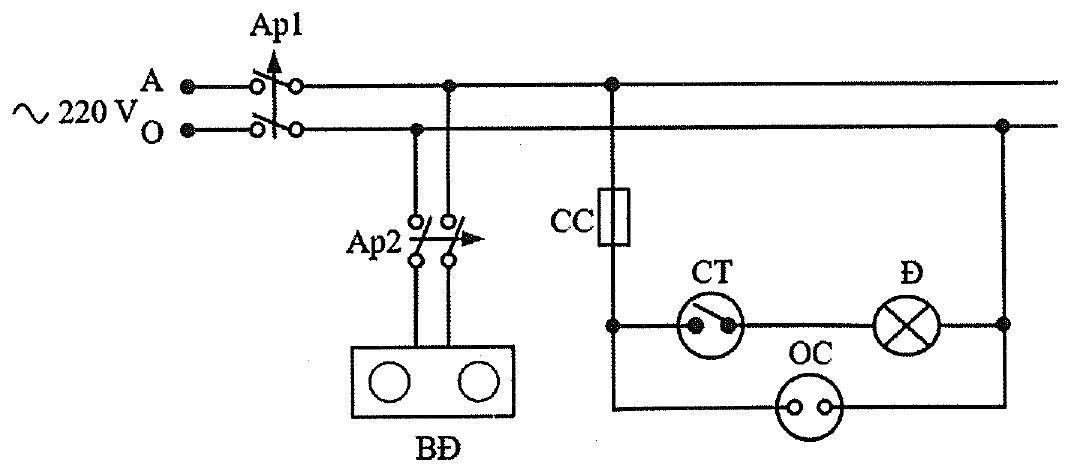

a) Đúng. Ap1 đặt ở đầu nguồn, trước tất cả các nhánh, nên đóng cắt và bảo vệ toàn mạch.

b) Đúng. Cầu chì CC đặt trên nhánh cấp điện cho công tắc CT, đèn Đ và ổ cắm OC.

c) Sai. Dòng điện qua bếp: $I = \dfrac{P}{U\cos\varphi} = \dfrac{3500}{220} \approx 15{,}9\ \text{A}$. Tiết diện dây cần: $S = \dfrac{I}{J} = \dfrac{15{,}9}{6} \approx 2{,}65\ \text{mm}^2 > 2{,}5\ \text{mm}^2$, nên phải chọn dây $4{,}0\ \text{mm}^2$.

d) Sai. $I_{\text{đm}} \ge 1{,}2 \cdot 15{,}9 \approx 19{,}1\ \text{A} > 16\ \text{A}$, nên aptomat 16 A không phù hợp.

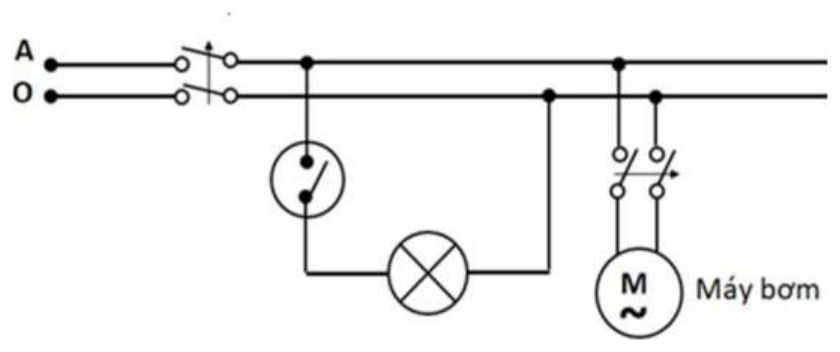

a) Sai: hình vẽ bằng kí hiệu, thể hiện nguyên lí làm việc của mạch, không thể hiện vị trí lắp đặt: đây là sơ đồ nguyên lí.

b) Đúng: một aptomat tổng ở đầu dây A, O; một aptomat riêng cho nhánh máy bơm; một công tắc nối tiếp với bóng đèn.

c) Đúng: $I = \dfrac{P}{U\cos\varphi} = \dfrac{600}{220 \times 0{,}8} \approx 3{,}41\ \text{A}$; $2{,}5 \times 3{,}41 \approx 8{,}5\ \text{A}$, lớn hơn 6 A nên chọn aptomat 10 A.

d) Đúng: $S = \dfrac{I}{J} = \dfrac{3{,}41}{6} \approx 0{,}57\ \text{mm}^2$, lớn hơn 0,5 mm² nên chọn dây 0,75 mm².
