Câu 2.

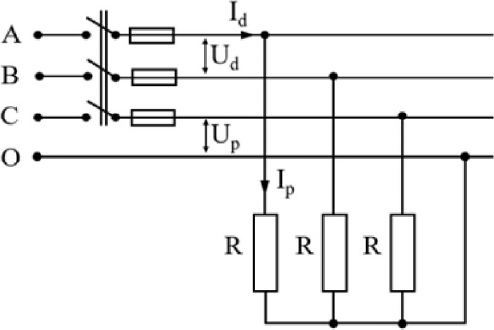

Một mạch điện ba pha có sơ đồ như hình bên. Mạch gồm: nguồn điện ba pha bốn dây, điện áp dây U_d = 380 V; tải là một lò điện trở ba pha, điện trở mỗi pha R = 19 Ω.

nguồn ba pha bốn dây A, B, C, O qua aptomat và cầu chì; ba điện trở R nối hình sao, điểm chung nối dây trung tính O; kí hiệu dòng điện dây I_d, điện áp dây U_d, điện áp pha U_p, dòng điện pha I_p

Dưới đây là một số nhận định về mạch điện.

a)
Tải được nối hình sao có dây trung tính.
Đúng
b)
Điện áp pha được xác định bằng công thức: $U_p = \dfrac{U_d}{\sqrt{3}}$ .
Đúng
c)
Khi lò điện trở hoạt động, dòng điện pha là 20 A.
Sai
d)
Khi tải làm việc với cách nối hình tam giác, dòng điện dây là 40 A.
Sai

Lời giải

a) Đúng: ba điện trở có một đầu nối chung với dây trung tính O, nên tải nối hình sao có dây trung tính.

b) Đúng: với cách nối hình sao, $U_p = \dfrac{U_d}{\sqrt{3}}$ .

c) Sai: $U_p = \dfrac{380}{\sqrt{3}} \approx 219{,}4$ V, nên $I_p = \dfrac{U_p}{R} \approx 11{,}5$ A, không phải 20 A.

d) Sai: nối tam giác thì $U_p = U_d = 380$ V, $I_p = 380 : 19 = 20$ A, và dòng điện dây $I_d = \sqrt{3}I_p \approx 34{,}6$ A, không phải 40 A.

Câu 2 Phần II · Đề chính thức Công nghệ – Công nghiệp 2026 (Bộ GD&ĐT) – mã đề 0601
