Mạch điện xoay chiều ba pha

a) Đúng: ba điện trở có một đầu nối chung với dây trung tính O, nên tải nối hình sao có dây trung tính.

b) Đúng: với cách nối hình sao, $U_p = \dfrac{U_d}{\sqrt{3}}$.

c) Sai: $U_p = \dfrac{380}{\sqrt{3}} \approx 219{,}4$ V, nên $I_p = \dfrac{U_p}{R} \approx 11{,}5$ A, không phải 20 A.

d) Sai: nối tam giác thì $U_p = U_d = 380$ V, $I_p = 380 : 19 = 20$ A, và dòng điện dây $I_d = \sqrt{3}I_p \approx 34{,}6$ A, không phải 40 A.

$I_p = \dfrac{U_p}{R} = \dfrac{220}{20} = 11\ \text{A}$. Chọn C.

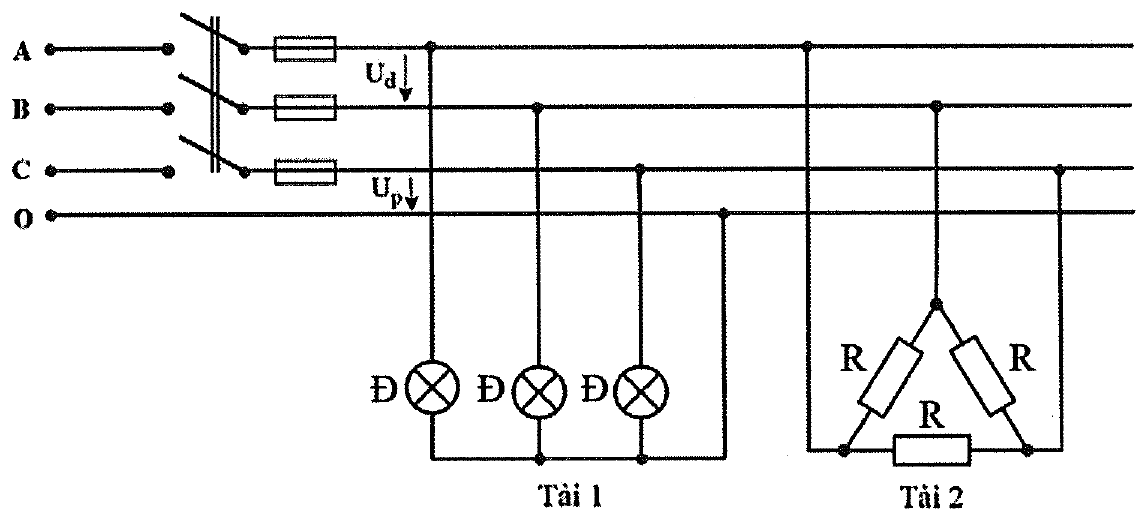

a) Đúng. Mỗi bóng đèn nối giữa một dây pha và điểm chung, điểm chung nối với dây trung tính O: Tải 1 nối hình sao có dây trung tính.

b) Sai. Tải 2 nối hình tam giác nên điện áp pha của tải bằng điện áp dây: $U_p = U_d = 380\ \text{V}$.

c) Đúng. $I_p = \dfrac{U_p}{R} = \dfrac{380}{38} = 10\ \text{A}$.

d) Sai. Nếu nối tam giác, mỗi bóng đèn chịu điện áp 380 V, lớn hơn điện áp định mức 220 V, nên đèn không sáng bình thường (có thể bị hỏng).

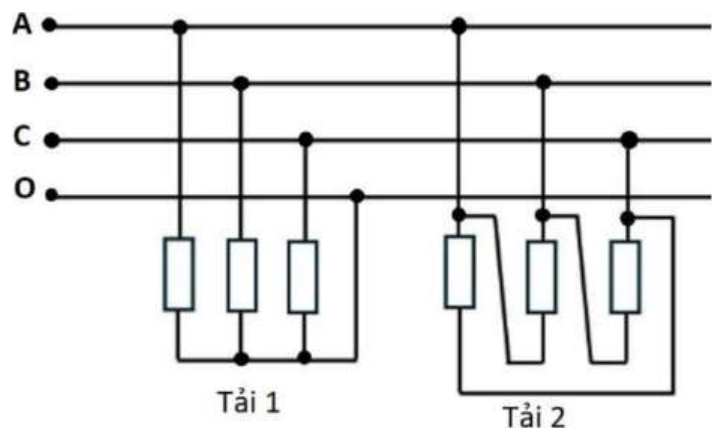

a) Đúng: tải 1 có ba điện trở nối chung một đầu và điểm chung nối dây trung tính O, là nối sao có dây trung tính; tải 2 có ba pha nối đầu cuối thành vòng kín, mỗi đỉnh nối một dây pha, là nối tam giác.

b) Sai: nối sao thì $U_{p1} = \dfrac{U_d}{\sqrt{3}}$, nối tam giác thì $U_{p2} = U_d$; biểu thức trong đề bị đảo.

c) Đúng: $U_{p1} = \dfrac{380}{\sqrt{3}} \approx 220\ \text{V}$, $I_{p1} = \dfrac{220}{50} = 4{,}4\ \text{A}$; nối sao nên dòng dây bằng dòng pha, bằng 4,4 A.

d) Sai: đèn 220 V phải đặt vào điện áp pha 220 V, tức nối sao có dây trung tính như tải 1. Nối tam giác như tải 2 thì mỗi đèn chịu 380 V và sẽ hỏng.
