Câu 1.

Một nhóm học sinh đề xuất ý tưởng thiết kế mạch điều khiển tự động bật, tắt quạt thông gió cho phòng vệ sinh như hình bên. Khi có người trong phòng, lối ra của mô đun cảm biến hồng ngoại X₁ = 1, khi không có người trong phòng X₁ = 0. Khi cửa mở, lối ra của mô đun cảm biến phát hiện cửa mở X₂ = 1, khi cửa đóng X₂ = 0. Khi lối ra Y của cổng logic 2 ở mức cao (Y = 1), mô đun rơ le đóng, cấp điện cho quạt thông gió hoạt động.

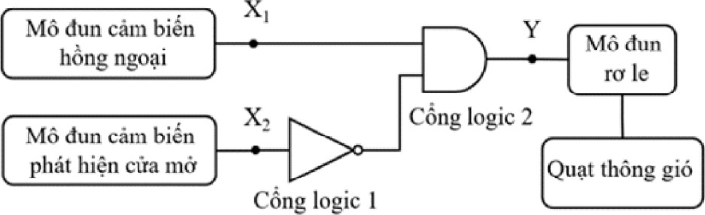

mô đun cảm biến hồng ngoại cho X1 vào cổng logic 2 (cổng AND); mô đun cảm biến phát hiện cửa mở cho X2 qua cổng logic 1 (cổng NOT) vào cổng logic 2; lối ra Y điều khiển mô đun rơ le cấp điện cho quạt thông gió

Dưới đây là một số ý kiến của nhóm học sinh khác về mạch điều khiển này.

a)
Cổng logic 1 trong mạch là cổng NOT.
Đúng
b)
Khi X₁ = 1 và X₂ = 1 thì Y = 1.
Sai
c)
Khi có người vào phòng và đóng cửa thì quạt thông gió hoạt động.
Đúng
d)
Nếu thay cổng logic 2 bằng một cổng OR, khi cửa mở và không có người trong phòng thì quạt thông gió hoạt động.
Sai

Lời giải

Cổng logic 1 là cổng NOT ( $\overline{X_2}$ ), cổng logic 2 là cổng AND: $Y = X_1 \cdot \overline{X_2}$ . Quạt chạy khi có người (X₁ = 1) và cửa đóng (X₂ = 0).

a) Đúng: cổng logic 1 có một lối vào, có vòng tròn đảo, là cổng NOT.

b) Sai: X₁ = 1, X₂ = 1 thì $\overline{X_2} = 0$ , nên Y = 1 · 0 = 0.

c) Đúng: có người (X₁ = 1), đóng cửa (X₂ = 0) thì Y = 1 · 1 = 1, quạt hoạt động.

d) Sai: với cổng OR, $Y = X_1 + \overline{X_2}$ . Cửa mở (X₂ = 1) và không có người (X₁ = 0) thì Y = 0 + 0 = 0, quạt không hoạt động.

Câu 1 Phần II · Đề chính thức Công nghệ – Công nghiệp 2026 (Bộ GD&ĐT) – mã đề 0601
