Câu 24.

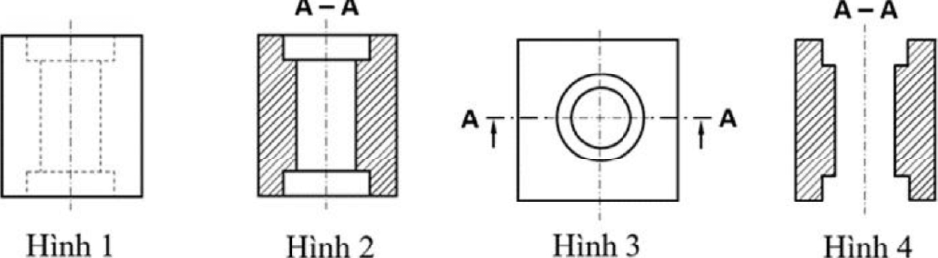

Khi thiết kế một sản phẩm đơn giản, một học sinh đã vẽ các hình biểu diễn dưới đây.
Hình biểu diễn nào là hình cắt?
- A.
Hình 4.
- B.
Hình 1.
- C.Đáp án
Hình 2.
- D.
Hình 3.
Lời giải
Hình cắt biểu diễn phần vật thể sau mặt phẳng cắt, có gạch mặt cắt và vẽ cả phần còn lại phía sau (Hình 2). Hình 4 chỉ vẽ phần vật thể nằm trên mặt phẳng cắt, đó là mặt cắt. Hình 1 và Hình 3 là hình chiếu. Chọn C.
