Luyện theo chủ đề · Công nghệ – Công nghiệp lớp 10
Chương “Vẽ kĩ thuật”. Các câu thuộc chủ đề này, gom từ mọi đề trên trang, kèm đáp án và lời giải.

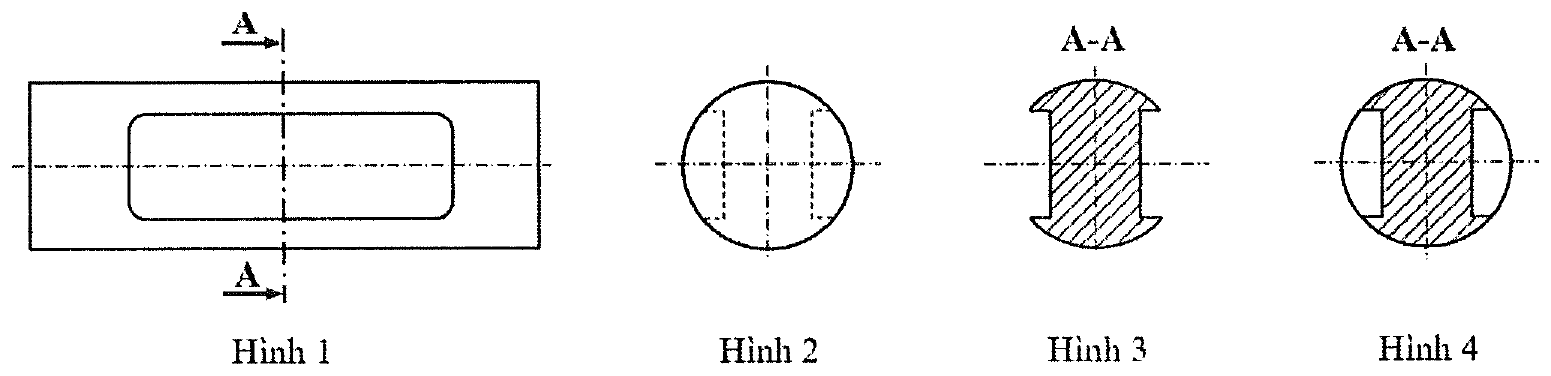

Khi thiết kế một sản phẩm đơn giản, một học sinh đã vẽ các hình biểu diễn dưới đây.
Hình biểu diễn nào là hình cắt?
Hình 4.
Hình 1.
Hình 2.
Hình 3.
Đáp án đúng: C.
Hình cắt biểu diễn phần vật thể sau mặt phẳng cắt, có gạch mặt cắt và vẽ cả phần còn lại phía sau (Hình 2). Hình 4 chỉ vẽ phần vật thể nằm trên mặt phẳng cắt, đó là mặt cắt. Hình 1 và Hình 3 là hình chiếu. Chọn C.
Hình 3.
Hình 4.
Hình 2.
Hình 1.
Đáp án đúng: A.
Mặt cắt chỉ biểu diễn phần vật thể nằm trên mặt phẳng cắt (phần gạch chéo), không vẽ phần vật thể phía sau mặt phẳng cắt. Hình 4 vẽ cả đường bao tròn phía sau nên là hình cắt; Hình 1, Hình 2 là hình chiếu. Hình 3 chỉ có phần gạch chéo nằm trên mặt phẳng cắt, đó là mặt cắt A-A. Chọn A.
Hình 3.
Hình 2.
Hình 4.
Hình 1.
Đáp án đúng: C.
Hình cắt biểu diễn phần vật thể ở sau mặt phẳng cắt, gồm cả mặt cắt (có gạch) và đường bao của phần còn lại phía sau. Hình 4 ghi A-A, có gạch mặt cắt và có đường bao hình tròn nên là hình cắt. Hình 3 chỉ vẽ phần nằm trên mặt phẳng cắt nên là mặt cắt. Chọn C.
Cũng có trong 1 mã đề khác
