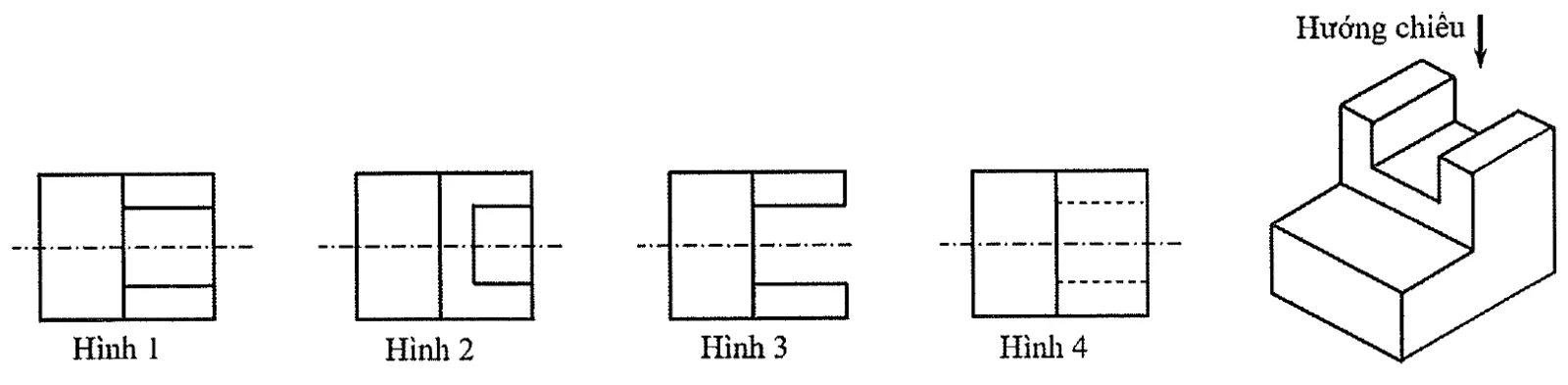

Hình dưới đây là hình chiếu trục đo của một vật thể.
Theo hướng chiếu đã cho, hình chiếu vuông góc của vật thể là
A.
(Đáp án đúng)
Hình 1.
B.
Hình 2.
C.
Hình 3.
D.
Hình 4.
Lời giải
Đáp án đúng: A.
Nhìn theo hướng chiếu từ trên xuống, ta thấy mặt trên của khối thấp và mặt trên của khối cao, nên đường bao là một hình chữ nhật được chia thành hai phần. Rãnh trên khối cao mở lên phía trên nên hai cạnh của rãnh nhìn thấy được, vẽ bằng nét liền, và rãnh đi suốt chiều ngang của khối cao.
Hình 1 đúng như vậy. Hình 2 vẽ rãnh chỉ khoét một phần khối cao (rãnh không đi suốt). Hình 3 vẽ rãnh khoét vào đường bao, trong khi rãnh có đáy nên đường bao vẫn là hình chữ nhật kín. Hình 4 vẽ cạnh rãnh bằng nét đứt (cạnh khuất), sai vì nhìn từ trên xuống thấy rõ rãnh. Chọn A.
Hình dưới đây là hình chiếu trục đo của một vật thể đơn giản.
Theo hướng chiếu đã cho, hình chiếu vuông góc của vật thể là
A.
Hình 3.
B.
Hình 2.
C.
(Đáp án đúng)
Hình 1.
D.
Hình 4.
Lời giải
Đáp án đúng: C.
Theo hướng chiếu, đường bao của hình chiếu có dạng bậc (chữ L): phần cao và phần thấp của vật thể. Hai chi tiết bị khuất theo hướng nhìn này phải vẽ bằng nét đứt: đáy rãnh trên phần cao cho một nét đứt nằm ngang, đỉnh rãnh chữ V ở phần thấp cho một nét đứt thẳng đứng.
Hình 1 có đủ hai nét đứt đó. Hình 2 vẽ hai cạnh khuất bằng nét liền, Hình 3 và Hình 4 mỗi hình thiếu một nét đứt. Chọn C.
Hình bên là hình chiếu trục đo vuông góc đều của một vật thể đơn giản. Theo hướng chiếu từ trước, hình chiếu vuông góc của vật thể là
A.
B.
C.
(Đáp án đúng)
D.
Lời giải
Đáp án đúng: C.
Nhìn theo hướng chiếu từ trước, đường bao của vật từ trái sang phải: cạnh đứng thấp, đoạn nghiêng đi lên, đoạn nằm ngang (bậc giữa), cạnh đứng, rồi mặt trên của khối cao; lỗ trụ thẳng đứng trong khối cao bị che nên vẽ bằng hai nét đứt và đường tâm.
Chỉ phương án C có đúng thứ tự nghiêng rồi mới ngang; A thiếu đoạn ngang, B có đoạn ngang trước đoạn nghiêng, D không có đoạn nghiêng. Chọn C.
