Câu 20 Phần I · Đề chính thức Công nghệ – Công nghiệp 2025 (Bộ GD&ĐT) – mã đề 0601

Công nghệ – Công nghiệp 2025 · Có lời giải chi tiết

Câu 20.

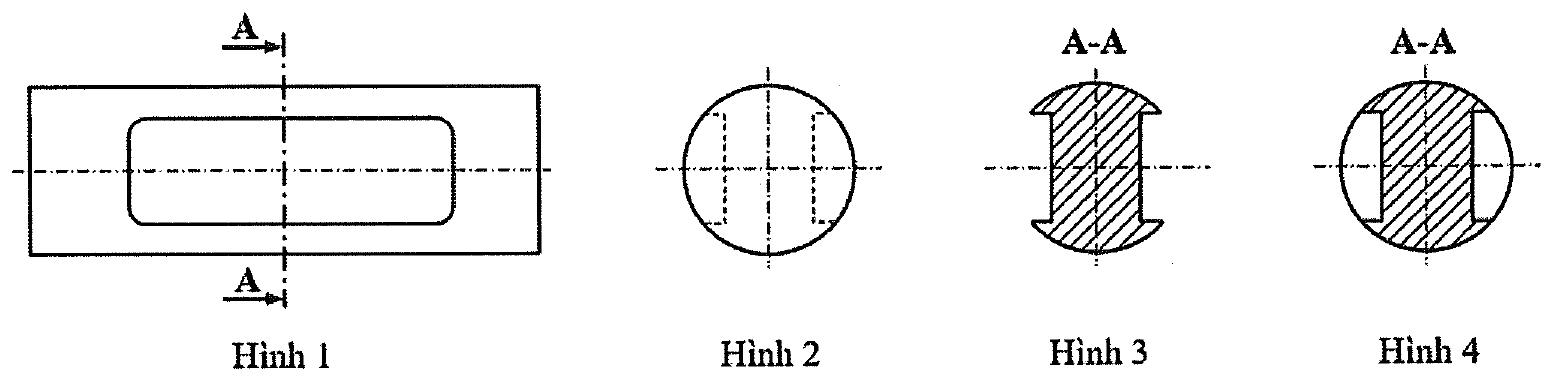

Trong bốn hình biểu diễn của một vật thể dưới đây, hình nào là hình cắt A-A?

bốn hình biểu diễn: Hình 1 hình chữ nhật có lỗ hình chữ nhật bo góc, có kí hiệu vị trí mặt phẳng cắt A-A; Hình 2 hình tròn có các nét đứt; Hình 3 và Hình 4 cùng ghi A-A, có gạch mặt cắt

A.
Hình 3.
B.
Hình 2.
C.
Hình 4.
Đáp án
D.
Hình 1.

Lời giải

Hình cắt biểu diễn phần vật thể ở sau mặt phẳng cắt, gồm cả mặt cắt (có gạch) và đường bao của phần còn lại phía sau. Hình 4 ghi A-A, có gạch mặt cắt và có đường bao hình tròn nên là hình cắt. Hình 3 chỉ vẽ phần nằm trên mặt phẳng cắt nên là mặt cắt. Chọn C.
