Mạch khuếch đại thuật toán

Mạch khuếch đại đảo: $U_{ra} = -\dfrac{R_2}{R_1}U_{vào} = -\dfrac{47}{4{,}7} \times 0{,}5 = -5$ V. Chọn D.

a) Sai: tín hiệu cần so sánh U_cb đưa vào đầu không đảo (+), điện áp ngưỡng đưa vào đầu đảo (–), nên đây là mạch so sánh không đảo.

b) Đúng: khi U_cb < U_ngưỡng, điện áp đầu (+) nhỏ hơn đầu (–), nên $U_{ra} \approx -U_{CC}$.

c) Đúng: tải trọng 2,5 tấn > 1,5 tấn nên U_cb > U_ngưỡng, $U_{ra} \approx +U_{CC}$ (dương), rơ le kích hoạt chuông kêu.

d) Sai: muốn chỉ báo khi tải từ 3 tấn trở lên phải tăng U_ngưỡng lên bằng U_cb ứng với 3 tấn, không phải giảm.

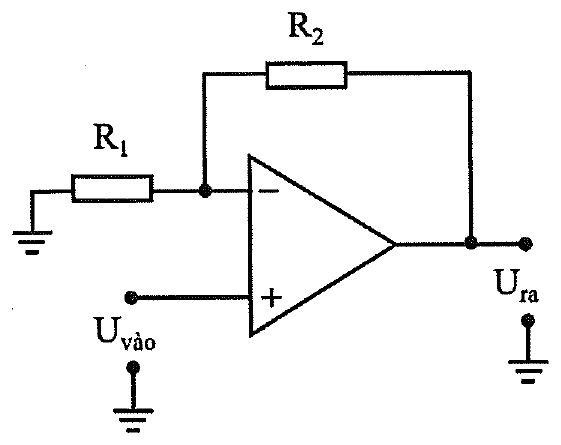

Tín hiệu vào đưa vào đầu không đảo (+), R₁ nối đầu đảo (−) xuống đất, R₂ hồi tiếp từ đầu ra về đầu đảo, nên đây là mạch khuếch đại không đảo: $U_{\text{ra}} = \left(1 + \dfrac{R_2}{R_1}\right)U_{\text{vào}}$. Chọn A.

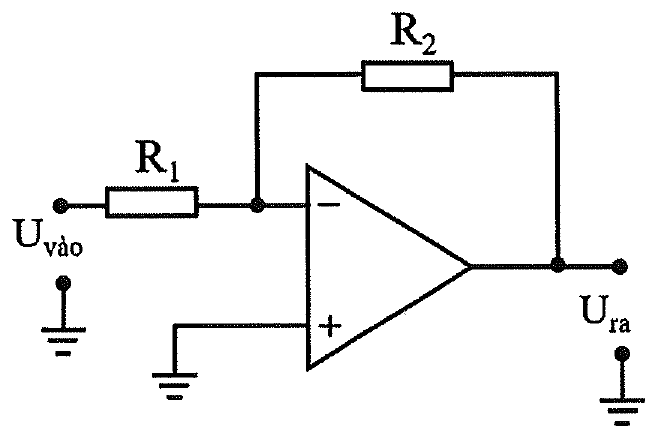

a) Đúng. Tín hiệu vào qua R₁ đưa vào đầu đảo (−), đầu không đảo (+) nối đất, R₂ hồi tiếp về đầu đảo: đây là mạch khuếch đại đảo.

b) Sai. Công thức của mạch khuếch đại đảo có dấu trừ: $U_{\text{ra}} = -\dfrac{R_2}{R_1}U_{\text{vào}}$.

c) Sai. $U_{\text{ra}} = -\dfrac{2{,}2}{1} \cdot 1 = -2{,}2\ \text{V}$.

d) Sai. Với $R_2 = 2\ \text{k}\Omega$: $U_{\text{ra}} = -\dfrac{2}{1} \cdot 1 = -2\ \text{V}$.

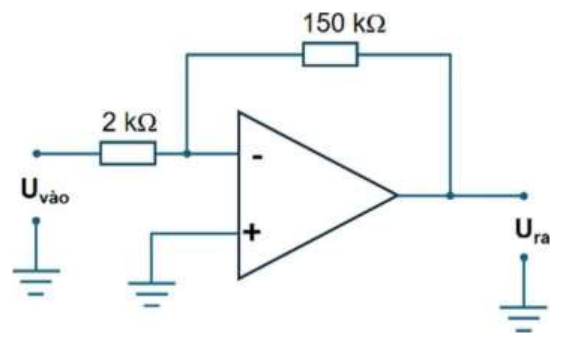

Mạch khuếch đại đảo (tín hiệu vào lối vào đảo), hệ số khuếch đại $|K| = \dfrac{R_{ht}}{R_1} = \dfrac{150}{2} = 75$. Biên độ ra $75 \times 1{,}2\ \text{mV} = 90\ \text{mV}$ (ngược pha với tín hiệu vào). Chọn D.

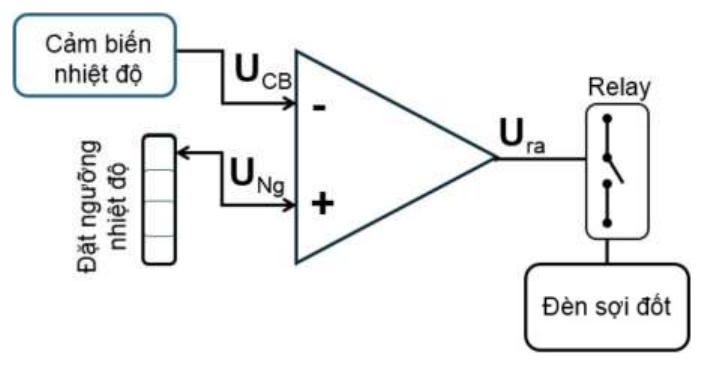

a) Đúng: cảm biến đo nhiệt độ trong lò để so sánh với ngưỡng đã đặt.

b) Sai: tín hiệu cảm biến U_CB đưa vào lối vào đảo (−), điện áp ngưỡng vào lối vào không đảo (+), nên đây là mạch so sánh đảo.

c) Sai: nhiệt độ cao hơn ngưỡng thì U_CB > U_Ng, lối ra U_ra ở mức thấp, Relay ngắt đèn.

d) Đúng: tăng U_Ng thì lò phải nóng hơn mới có U_CB > U_Ng để ngắt đèn, nên nhiệt độ lò được duy trì ở mức cao hơn.
