Câu 4 Phần I · Đề chính thức Công nghệ – Công nghiệp 2026 (Bộ GD&ĐT) – mã đề 0601

Công nghệ – Công nghiệp 2026 · Có lời giải chi tiết

Câu 4.

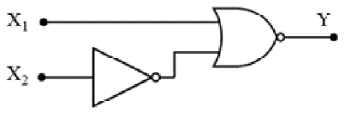

Một mạch logic tổ hợp có sơ đồ như hình dưới đây.

X1 vào trực tiếp, X2 qua cổng NOT, hai tín hiệu vào cổng NOR cho lối ra Y

Hàm logic ở lối ra Y theo hai lối vào X1 và X2 là

  • A.

    Y=X1+X2‾‾Y = \overline{X_1 + \overline{X_2}}.

    Đáp án
  • B.

    Y=X1.X2‾Y = X_1.\overline{X_2}.

  • C.

    Y=X1+X2‾Y = X_1 + \overline{X_2}.

  • D.

    Y=X1.X2‾‾Y = \overline{X_1.\overline{X_2}}.

Lời giải

X₂ qua cổng NOT thành X2‾\overline{X_2}. Cổng cuối là cổng NOR (cổng OR có vòng tròn đảo ở lối ra), nên Y=X1+X2‾‾Y = \overline{X_1 + \overline{X_2}}. Chọn A.
