Câu 3.

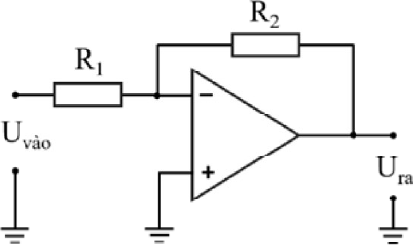

Một mạch khuếch đại đảo dùng khuếch đại thuật toán có sơ đồ như hình dưới đây. Giá trị các điện trở: R1 = 4,7 kΩ; R2 = 47 kΩ.

sơ đồ mạch khuếch đại đảo: điện áp vào qua R1 vào đầu đảo (−) của khuếch đại thuật toán, R2 nối từ đầu ra về đầu đảo, đầu không đảo (+) nối đất

Tại một thời điểm, điện áp vào có giá trị Uvào = 0,5 V, điện áp ra có giá trị là

  • A.

    Ura = - 6 V.

  • B.

    Ura = 5 V.

  • C.

    Ura = 6 V.

  • D.

    Ura = - 5 V.

    Đáp án
Lời giải

Mạch khuếch đại đảo: Ura=−R2R1Uvaˋo=−474,7×0,5=−5U_{ra} = -\dfrac{R_2}{R_1}U_{vào} = -\dfrac{47}{4{,}7} \times 0{,}5 = -5 V. Chọn D.
