Câu 17.

Hình dưới đây là hình chiếu trục đo của một vật thể đơn giản.

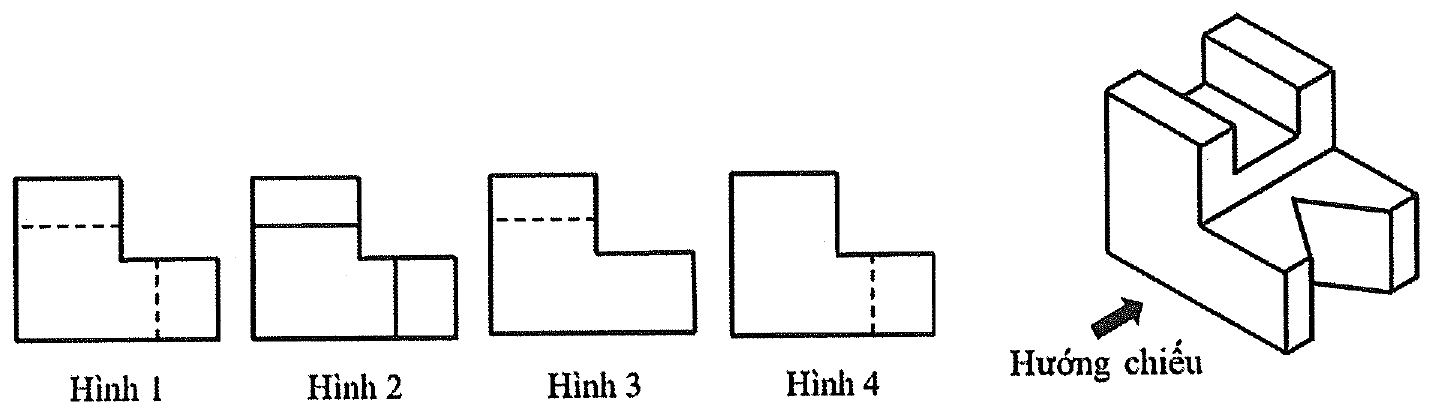

bên phải là hình chiếu trục đo của vật thể có phần cao phía sau xẻ rãnh và phần thấp phía trước xẻ rãnh chữ V, mũi tên chỉ hướng chiếu; bên trái là bốn hình chiếu dạng bậc thang Hình 1 đến Hình 4 với các nét liền và nét đứt khác nhau

Theo hướng chiếu đã cho, hình chiếu vuông góc của vật thể là

A.
Hình 3.
B.
Hình 2.
C.
Hình 1.
Đáp án
D.
Hình 4.

Lời giải

Theo hướng chiếu, đường bao của hình chiếu có dạng bậc (chữ L): phần cao và phần thấp của vật thể. Hai chi tiết bị khuất theo hướng nhìn này phải vẽ bằng nét đứt: đáy rãnh trên phần cao cho một nét đứt nằm ngang, đỉnh rãnh chữ V ở phần thấp cho một nét đứt thẳng đứng.

Hình 1 có đủ hai nét đứt đó. Hình 2 vẽ hai cạnh khuất bằng nét liền, Hình 3 và Hình 4 mỗi hình thiếu một nét đứt. Chọn C.
