Luyện theo chủ đề · Công nghệ – Công nghiệp lớp 12
Chương “Linh kiện điện tử”. Các câu thuộc chủ đề này, gom từ mọi đề trên trang, kèm đáp án và lời giải.
(2).
(3).
(1).
(4).
(1) điện trở, (2) tụ điện, (3) cuộn cảm (các vòng cung nối tiếp), (4) diode. Chọn B.

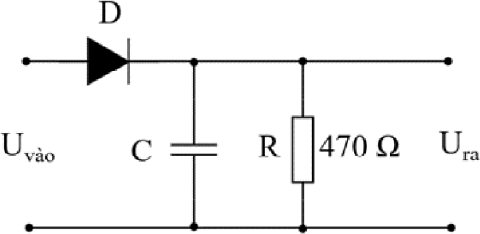

Một nhóm học sinh lựa chọn điện trở để lắp ráp mạch giải điều chế tín hiệu theo sơ đồ như hình dưới đây.
Điện trở được chọn với sai số giá trị 5% có bốn vòng màu lần lượt là:
vàng, tím, nâu, nhũ bạc.
vàng, tím, nâu, nhũ vàng.
vàng, tím, đỏ, nhũ vàng.
vàng, tím, đỏ, nhũ bạc.
470 Ω = 47 × 10¹. Hai vòng đầu là hai chữ số 4 (vàng) và 7 (tím); vòng thứ ba là hệ số nhân 10¹ (nâu); sai số 5% ứng với nhũ vàng (nhũ bạc là 10%). Thứ tự: vàng, tím, nâu, nhũ vàng. Chọn B.
Một cuộn cảm có điện cảm L = 0,04 H làm việc trong mạch điện có tần số f = 50 Hz. Lấy π = 3,14. Cảm kháng của cuộn cảm này tính được là
XL = 6,28 Ω.
XL = 251,2 Ω.
XL = 314 Ω.
XL = 12,56 Ω.
Ω. Chọn D.
